CO?-Laser: Diodenverluste erreichen 4 kW in einer 8-stufigen Kette

Detaillierte technische Analysen beleuchten die Anforderungen an Hochspannungs-Pulskondensatoren und Dioden, die für den stabilen und sicheren Betrieb moderner industrieller Laserversorgungen erforderlich sind. Die Dimensionierung passiver und aktiver Bauelemente entscheidet in anspruchsvollen Schaltungen maßgeblich über Betriebssicherheit, Wirkungsgrad und Signalqualität.

Spezifikationen für gepulste CO?-Lasersysteme

Für heliumfreie LE-CO?-Laser weisen Fachbeiträge auf strenge Parameterprofile hin. Erforderlich sind demnach Pulsanstiegszeiten von maximal 300 ns, Pulsbreiten zwischen 100 und 300 ns sowie eine Ladegenauigkeit von ±0,5 %.

Zugleich wird eine Lebensdauer von über 5 × 10? Schüssen veranschlagt. Bei einer Betriebsspannung von 30 kV entspricht ein Anstieg innerhalb von 300 ns mindestens 100 kV/µs. Für eine Kapazität von 10 nF sollte die Induktivität der Entladeschleife unter 1,86 µH bleiben.

Bei einer Wiederholrate von 700 Hz liegt das Pulsintervall bei 1,43 ms. Ein mit 30 kV betriebener 10-nF-Kondensator speichert dabei 4,5 J Energie, was für die Nachladung innerhalb des Intervalls eine mittlere Ladeleistung von etwa 3,15 kW erfordert.

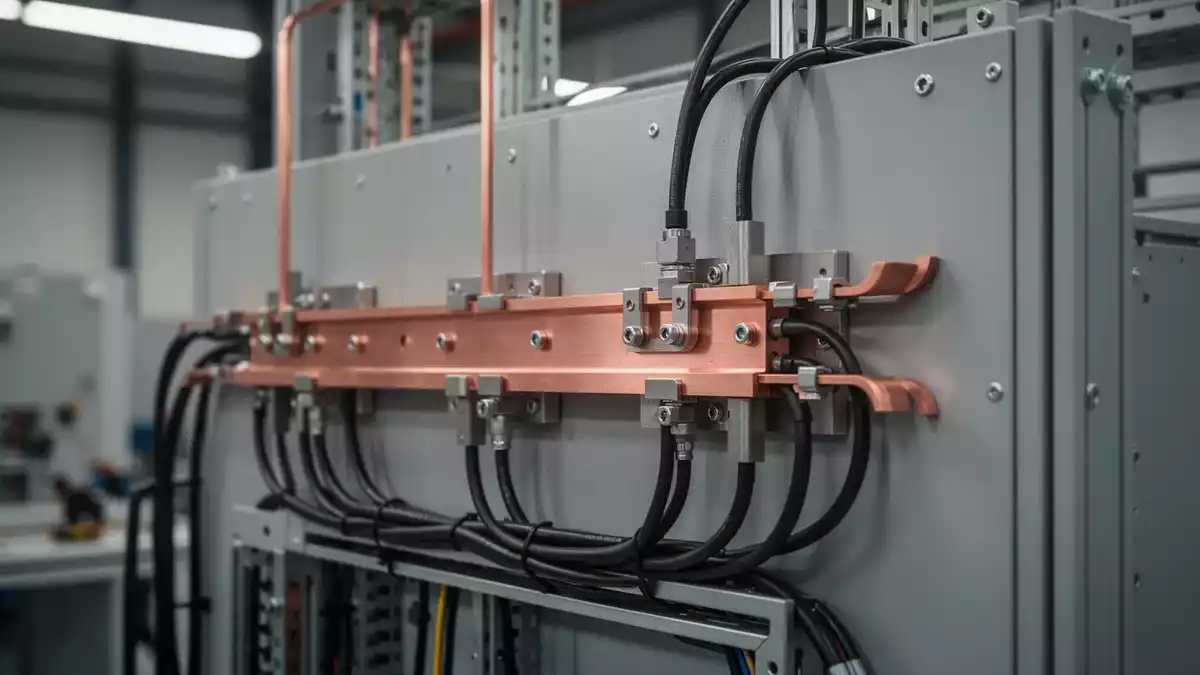

Zur Beherrschung dieser Spitzen empfiehlt die Analyse laminierte Sammelschienen mit einer Anschlussinduktivität von unter 10 nH, eine äquivalente Serieninduktivität (ESL) von weniger als 20 nH für das Speicherbauteil sowie eine Ladewiederholbarkeit von ±0,5 %.

Belastungen in Multiplikatorketten und Marx-Generatoren

In Diodenketten von CO?-Lasern treten Schaltfrequenzen zwischen 20.000 und 200.000 Schaltungen/s auf. Rückstromeffekte in Verbindung mit parasitärer Schleifeninduktivität können Spannungsspitzen hervorrufen, die das 2-Fache der Ausgangsspannung erreichen.

Liegen beispielsweise 10 kV Sperrspannung, ein Erholungsstrom von 1 A und eine Erholungszeit von 500 ns bei einer Frequenz von 100 kHz vor, entsteht ein Verlust von 250 W pro Diode. In einer 8-stufigen Kette mit 16 Dioden summiert sich dies auf 4 kW, was rund 20 % der gesamten Ausgangsleistung entspricht.

Empfohlen werden daher Dioden mit einer Erholungszeit (t_rr) unter 100 ns, einer Sperrverzögerungsladung (Q_rr) unter 1 µC und Leckströmen unter 1 µA, flankiert von Leiterschleifen unter 20 mm sowie einer Sperrschichttemperaturmarge von mehr als 30 %.

Für TEA-CO?-Laser, die Spannungen von 30 bis 100 kV verlangen, kommen häufig Marx-Generatoren zum Einsatz. Bei einem 10-stufigen Aufbau mit je 5 kV Stufenspannung ergeben sich rechnerisch 50 kV. Für eine Pulsenergie von 40 J sind pro Stufe 0,8 J nötig, was bei 5 kV eine Mindestkapazität von 64 nF erfordert.

Eine parasitäre Schleife von 50 nH ruft bei einem Stromanstieg von 1 kA in 50 ns bereits einen induktiven Spannungsabfall von 1.000 V hervor. Als Auslegungsgrenzen gelten Stufenverzögerungen unter 10 ns, Schleifeninduktivitäten unter 50 nH je Stufe und ein Bauteilabgleich von ±2 %.

In einer 8-stufigen Diodenkette mit 16 Dioden summieren sich die Verluste auf 4 kW — rund 20 % der Ausgangsleistung. Dieser kostenlose Leitfaden zeigt in drei Schritten, wie Sie Dioden auswählen, die Kette dimensionieren und die Verluste senken. Kostenlosen Entwickler-Leitfaden anfordern

Hochfrequenz-Einspeisung und thermische Stabilität

Bei Anregungsfrequenzen von 13,56 MHz kann die Spannung entlang einer 60-cm-Elektrode um 30 bis 50 % schwanken. Eine homogene Entladung erfordert mindestens 4 Einspeisepunkte, 1-nF-Koppelkondensatoren, Serienwiderstände von 200 ? mit einer Toleranz von ±1 %, Anschlussinduktivitäten unter 5 nH sowie 1-M?-Ableitwiderstände pro Koppelkondensator.

In einem 10-kW-System mit 16 Zweigen entfallen so rund 600 W Hochfrequenzleistung auf jeden Pfad, wobei Klasse-I-Kondensatoren mit einem Verlustfaktor (DF) von unter 0,1 % zum Einsatz kommen sollten.

Die thermische Stabilität erweist sich als kritischer Faktor: Bereits 10 V Restwelligkeit an einem 10-kV-Bus können zu erheblichen Schwankungen der Laserleistung führen. Messungen zeigen, dass der Wirkungsgrad von Netzteilen bei einer Erwärmung um 50 °C von 92 % auf 75 % absinken kann.

Verliert ein Klasse-II-Resonanzkondensator bei 50 °C Temperaturanstieg 10 % seiner Kapazität – Bauteile dieser Klasse büßen mitunter 10 bis 15 % ein –, verschiebt sich die Serienresonanzfrequenz f_r1 um 5,4 %.

Die Fachbeiträge raten daher zu N4700-Klasse-I-Kondensatoren mit einem Verlustfaktor unter 0,1 % und einer Kapazitätstoleranz von ±2 %, ergänzt durch Teilentladungsprüfungen bei 5 pC und der 1,5-fachen Nennspannung.

Topologien und Transformatoreigenschaften

In LLC-Resonanznetzteilen übernimmt die Streuinduktivität des Transformators die Funktion der Serienresonanzinduktivität. Eine Streuung von ±10 % hält die Resonanzfrequenz innerhalb eines Bereichs von ±5 %. Steigt die Fertigungstoleranz auf ±30 %, driftet die Frequenz um rund 15 % ab, was den Bereich des weichen Schaltens gefährdet.

Empfohlen wird, den Kondensatorwert an die gemessene Streuinduktivität anzupassen, das Verhältnis von Magnetisierungs- zu Serieninduktivität zwischen 3 und 7 zu halten und Wicklungskapazitäten unter 100 pF anzustreben. In einem Rechenbeispiel führen 50 µH und 4700 pF zu 328 kHz; bei einer Hauptinduktivität von 300 µH sinkt der zweite Resonanzpunkt auf 124 kHz.

Moderne Netzteile mit Wechselrichtern im Bereich von 20 bis 100 kHz und Übersetzungsverhältnissen von 1:80 bis 1:150 stellen 20 bis 50 kV Gleichspannung bereit und erreichen Wirkungsgrade von 92 bis 96 %.

Spannungsspitzen bis zum 2-Fachen der Ausgangsspannung entstehen durch Rückstrom und parasitäre Schleifeninduktivität. Wer die Sperrschichttemperaturmarge im Blick behält, verhindert Wirkungsgradverluste bei 50 °C Erwärmung. Der Leitfaden liefert den Praxisplan für thermische Stabilität. Thermischen Praxisplan jetzt sichern

Klassische 50-Hz-Transformatoren erzielen demgegenüber lediglich 80 bis 85 % bei einem Gewicht von 15 bis 30 kg. Hochfrequenztransformatoren bauen 5- bis 8-mal kleiner und weisen Lastsprung-Einschwingzeiten von unter 0,5 ms auf, verglichen mit 10 bis 40 ms bei Netzfrequenz.

Zur Absicherung dieser Systeme werden Filterverlustfaktoren unter 0,1 % bei 50 kHz und Gleichrichter-Erholungszeiten von unter 100 ns herangezogen, während der Schaltfrequenzbereich industrieller Topologien insgesamt 20 bis 200 kHz umfasst.
